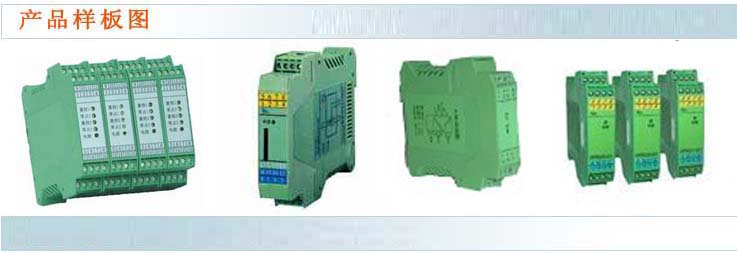

安全栅 KAG-1300
KAG型安全栅是DDZ-Ⅲ型系列中DFAM型安全栅的换代产品
KAG型安全栅有二种基本型号,即检测端安全栅KAG-1100-(ib)和操作端安全栅KAG-1100-(ib)二种。检测端安全栅与各种两线制变送器配套使用。操作端安全栅与电气阀门定位器或电气转换器配套使用。
检测端安全栅主要功能同配电器一样是为现场安装的两线制变送器供电，同时把从两线制变送器送出的4~20 mA d.c电流转换成与它隔离的4~20mA d.c或1~5V d.c信号输出。但它与配电器不同之点在于它能限制危险信号（高电压，大电流）从本安端子窜入危险现场。
操作端安全栅主要功能将调节器或操作器输出的4~20mA d.c信号隔离后再输出4~20mA d.c，供给电气转换器或现场的电气阀门定位器，它能限制危险信号（高电压，大电流）从控制室的安全端子窜入危险现场。
由于安全栅采用了限压限流，隔离等措施，不仅防止危险能量从本安端子进入危险现场，提高了系统的本安防爆性能，而且也增加了系统搞干扰的能力，提高了系统运行的可靠性。
在整机线路上，以新型的隔离式齐纳安全栅电路构成，并且采用了高性能的固体组件功能模块，不仅整机体积小，结构紧凑，安装调试，使用维护工作量大为减少，而且简单方便。主要性能指标均优于DDZ-Ⅲ型同类产品。
KAG型安全栅系列产品，经国家级仪器仪表防爆安全监督检验站（NEPSI）检验认可，符合国家标准GB3836《爆炸性气体环境用电气设备》的有关规定，产品防爆标志为Ex(ib)ⅡC,防爆合格证号为GYB，用户可根据具体要求选用本系列产品。
仪表铭牌上记载有防爆合格证编号及有关防爆性能参数等，本安接线端旁标有蓝色“本安接线端”标志。对这些标志铭牌的内容核实后，在符合规定的条件下投入使用。
二 特点
有检测端，操作端两种规格；
标准卡装式结构，体积小，安装方便；
高性能模块化电路结构，性能稳定可靠；
安全可靠的齐纳式限能电路；
全隔离电路结构，良好的抗干扰性能；
采用进口外壳及部件，保证外观及内在质量；
三 组要技术指标
电源电压：24Vdc
功耗：2W
防爆标志：Ex(ib)Ⅱ
最高电压（Um）:250V a.c/d.c
最高输出电压（Uo）：28V
最大输出电流（Lo）：93mA
环境温度：5~40℃
相对温度：10%~75%
最大外部电容（Co）：0.083UF
最大外部电感（Lo）：4.2Mh
周围空气中不含有腐蚀性气体
外型尺寸22.5X75X108（宽X高X深）mm
|
