WR系列隔爆型、本安型热电偶
 工业用隔爆或本安型热电偶是一种温度传感器，在化学工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变为电信号，传递给显示，记录和调节仪表，对系统实行检测，调节和控制。
在化工厂，生产现场常伴有各种易燃、易爆等化学气体、蒸汽，如果使用普通热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆或本安型热电偶作温度传感器，本厂生产的隔爆或本安型热电偶产品适用在dIIBT4～dIICT6、ibIIBT4、iaIIBT4、iaIICT6温度组别区间内具有爆炸性气体危险的场所内。
本厂生产的隔爆或本安型热电偶技术性能符合JB/T9238-1999工业热电偶技术条件GB/T16839-1997、GB/T16839.2-1997工业热电偶分度表及允许误差，同时产品均符合爆炸性环境用防爆电气设备通用要求GB3836.1-2000、GB3836.2-2000标准，由国家级仪器仪表防爆安全监督检验站对产品图样、技术文件、样机进行专门审定和批准，井发给防爆合格证。
目前本厂生产的工业用隔爆热电偶有镍铬-镍硅（K型）和镍铬-铜镍（E型）两种。
本安型热电偶必须使用本安补偿导线，其分布参数控制范围：总电感量≤2mH，电容量≤0.06，同时使用关联设备安全栅，关联设备选用按下列原则，热电偶（必须昌绝缘式）配低内阻二次仪表时，选用MTL760/ac,Z960/ac,LB960/ac安全栅，安全栅具体接线见制造厂说明书。
□主要技术指标
量程规格
注：”t“为感温元件实测温度，
·热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间，称为热响应时间，用 T0.5表示。
·公称压力
一般是指常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
·热电偶绝缘电阻：
常温绝缘电阻的试验电压为：直流500±50V。
测量常温绝缘电阻的大气条件为：温度15~35℃，相对湿度45%，大气压力86~106kPa。
对于长度＞1米的热电偶，常温绝缘电阻值与其长度的乘积应不小于 100 MΩ.M
即：Rr·L＞100 MΩ·m L＞1m
式中：Rr-热电偶的常温绝缘电阻值， MΩ；
L-热电偶的长度，m
对于长度≤1米的热电偶，常温绝缘电阻值应不小于100 MΩ
·铠装式热电偶（绝缘式）的绝缘电阻：
在环境温度为20±15℃，相对湿度不大于80%时，热电极与外套管之间的绝缘电阻应大于等于100 MΩ·M*，试验电压为直流500V。 （※绝缘电阻用MΩ·M表示，即为常温绝缘电阻与铠装热电偶长度的乘积）
·防爆类型和级组
防爆级组：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6
本安级组：iaⅡBT4或iaⅡCT4（多对式）iaⅡBT6或iaⅡCT6（多对式）
外壳防护等级IP65
□原理结构
隔爆或本安热电偶与装配式热电偶的结构、原理基本相同，所区别的是，隔爆或本安型产品接线盒（外壳）在设计上采用防爆特殊结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间是、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以，当接线盒内部的爆炸性混合体气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散一传爆。
由于产品采用上述防爆特殊结构，使产品完全符合使用在dⅡBT4至dⅡCT6、ibIIBT4、iaIIBT4、iaIICT6防爆类别范围内，只要用户遵守产品使用规则，产品就能达到可靠的防爆效果。
 □防爆标志、类别、级别、和温度组别
·隔爆型、本安型热电偶的防爆标志表示方法
·电气设备的类别、级别的温度组别说明：
电气设备分二类：I类-煤矿井下用电气设备：
II类-工厂用电气设备
·防爆等级
隔爆型、本安型热电偶的防爆等适用于爆炸性气体混合物最大安全间隙或最小点燃电流比分为A、B、C、三级。
温度组别
隔爆型、本安型热电偶的温度组别按其外露部分最高表面温度分为T1～T6六组。
·隔爆型、本安型多对式热电偶的规格表
﹡n为铠装元件数，有4.5.6.7.8.9.对供用户选用
□安装固定位置

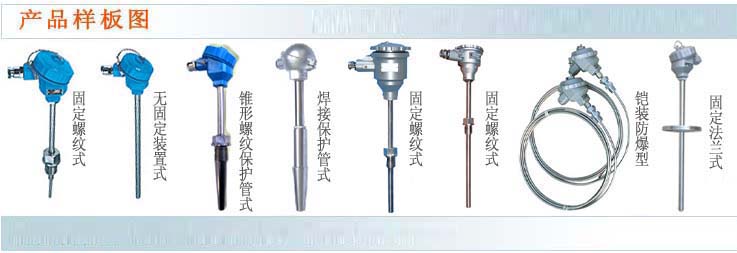

□隔爆型、本安型热电偶的种类和规格
注：防爆法兰是仪表行业标准JB/T5219-1991属平法兰。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
