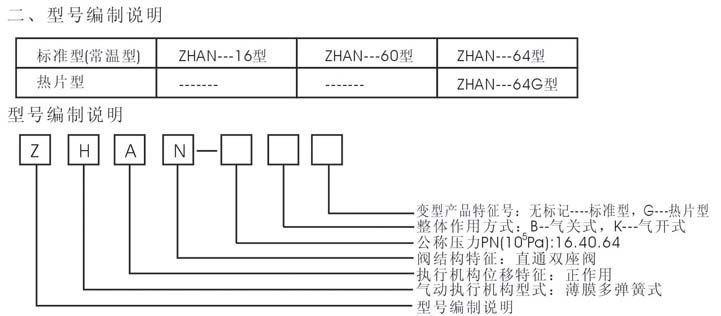

ZHAN系列轻小型气动薄膜直通双座调节阀

    ZHAN系列轻小型气动薄膜直通双座调节阀具有体积小、重量轻、结构紧凑、动作可靠等优点,是新一代轻型系列调节阀。被广泛应用于化工、石油、电力、冶金等工业生产过程自动调节和远程控制中,是可供用户选用的最量大面广的通用产品。

◆结构原理

    ZHAN型气动薄膜直通双座调节阀(简称气动双座阀)是由ZHA型气动薄膜多弹簧产执行机构和VN型直通双座阀两部分组成。

◇原理:气动双座阀的作用原理是:由调节器来的信号压力,输入气动薄膜多弹簧执行机构的气室中、作用在膜片上产生推力,该力压缩弹簧组,使推杆位移,通过连接杆带动阀芯,产生相应的行程,改变阀芯与阀座间的节流面积从而达到调节介质流量之目的。

◇特点:具有流通能力大、不平衡力小,作用方式 更换方便等优点;具有结构紧凑,输出力大、高度低、重量轻、装校方便等特点。
气动双座阀的作用方式有两种:气关式、气开式。阀芯为双导向结构、只需将阀杆装入阀芯的另一导向端、阀体倒置(阀座不拆卸)上、下阀盖位置互换、即可实现由气关式改为气开式(或反之由气开式改为气关式)。
