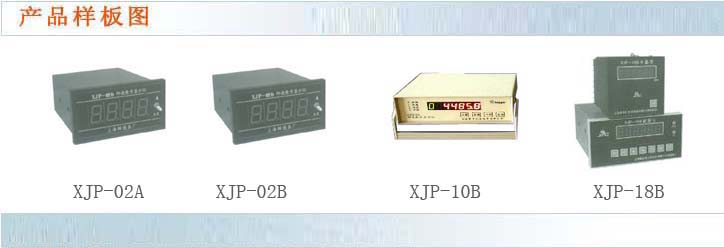

XJP-18B转速数字显示仪
 本仪表是专为上海冶金设计院制造的盘装仪表，适配使用12V或24V流电源供电的且具有90度电角度相位差的二脉冲型传感器（例如上海转速表厂生产的SZGB-20）用于显示和位置有关的物理理，本仪表由一台主机与一台外显示组成，主机有清零、设置脉冲当量，设置初态值功能，外显示只有清零功能。显示位数六位，包括一位符号位和五位有效数字位。示值小于0时，符号显示“一”，反之消隐。仪表具有断电保护功能，对脉冲当量和即时位置示值进行掉电保护，允许一次断电时间最长为一年。对传感器适配电压用户应在订货时注明是12V还是24V，小数点位置用户也须注明，如果不注明，仪表显示一位符号，三位整数加二位小数。
□ 主要技术性能指标
最高输入频率：7kHz
输入信号相位差：90°±45°电角度
显示与主机距离：最大100米
供电电源：220V +10/-15% 50Hz ±1.5Hz
主机10VA，外显示5VA
输入电阻：1.5或3KΩ，直接进光电耦合器阴极（低电平驱动），使用12V传
感器的输入电阻1.5KΩ，使用24V传感器输入电阻3KΩ
主机提供传感器稳压电源：12VDC/150mA 或24 VDC/150mA使用温度-5-50度，相对湿度不大于85%
外形：主机宽160，高80，深100;(mm)
外显示高96，宽96，深100;(mm)
开孔尺寸：主机高76，宽152，外显示高92，宽92
重量：主机约1kg,外显示约0.5 kg,
电源接220VAC，主机的COM、VD、信号B、信号A分别接编码器的直流供电电源负端、正端和B、A输出信号，若计数方向与实际相反，请将A、B两个信号对换一下。主机与外显示的联接：将1～7与外显示的1～7分别按号对应相联即可（共7根线）若无外显示的则不用联。
外显示接线图
|
|||||||||||||||||||||||||||||
